Resumé af fælles kabeltransmissionsafstander

Indledning til de typer overvågningsvideokabler:

Ifølge materialet er der SYV og SYWV. Det isolerende lags fysiske materiale struktur er anderledes. SYV er et solidt polyethylen kabel; SYWV er et højt fysisk skumkabel. Det fysiske skumkabels transmission er bedre end polyethylens ydeevne. (S-koaksialkabel Y-polyethylen V-polyvinylchlorid W-stabiliseret polyethylen)

Ifølge impedans, det kan opdeles i SYV 50-XX SYV 75-XX SYV-100 XX...XX repræsenterer den ydre diameter af isolering la - Hvad?

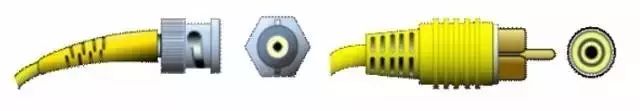

1. Komposit videosignal: den generelle stik er BNC, RCA (lotus hoved)

75 repræsenterer modstanden, og de følgende 3 og 5 repræsenterer dens ydre diameter (3mm/5mm).

Videolinjepunkter:

75-3 transmission afstand er omkring 200 meter;

75-5 transmission afstand er omkring 500 meter;

75-7 hastighed transmission afstand er omkring 500-800 meter;

75-9 hastighed transmissionsafstanden er omkring 1000---1500 meter;

Farttransmissionsafstanden på 75-12 er omkring 2000-3500 meter.

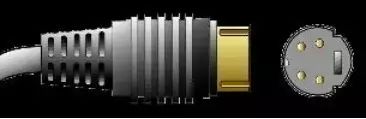

2. S-terminal (eller Y/C)

Dens videnskabelige navn kaldes "to-komponent video interface", almindeligvis kendt som S terminal, og transmission afstanden er 15 meter kort.

S-Video-forbindelsesspecifikationen er en specifikation udviklet af japanerne. S henviser til "SEPARATE", som adskiller effekten af luminans og krominans, at undgå den gensidige interferens af luminans og krominans, når der udføres blandede videosignaler. S-grænsefladen er faktisk en fem-core grænseflade, som består af fem kerner, herunder to luminans signaler, To video-krominanssignaler og en afskærmet jordtråd.

Sammenlignet med AV-grænsefladen, da den ikke længere udfører Y/C blandet transmission, der er ingen behov for lyse farve separation og afkodning, og brugen af uafhængige transmissionskanaler i vid udstrækning undgår signalkrydsning i videoudstyr. Billedet forvrængning i høj grad forbedrer klarheden af billedet. Men S-Video stadig skal blande de to farveforskelsignaler (Cr Cb) i et krominanssignal C, sende det, og derefter afkode det til Cb og Cr i displayenhed til behandling, hvilket stadig vil bringe nogle signaltab. Forvrængning (lille, men stadig påviselige, når det testes under stivhed i udsendelse af videoudstyr). Desuden er båndbredden af krominanssignalet også begrænset på grund af blandingen af Cr og Cb. Så selvom S-Video allerede er relativt god, er det stadig langt fra perfekt. Selv om S-Video ikke er den bedste, i betragtning af andre faktorer såsom aktuelle markedsforhold og samlede omkostninger, det er stadig en af de mest almindeligt anvendte video interfaces.

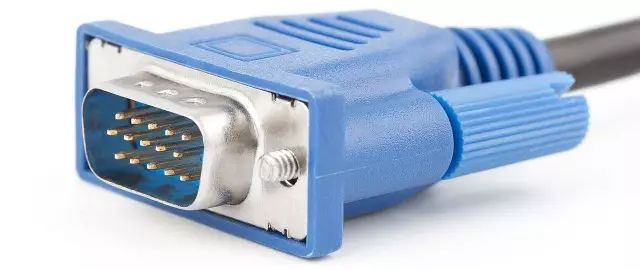

3. VGA-signal

VGA (Video Graphics Array) er en videotransmissionsstandard, der blev indført af IBM med PS/2 i 1987. Det har fordelene ved høj opløsning, hurtig display sats og rige farver. Det har været meget brugt i felten af farve displays. Det er let at dæmpe, transmissionsafstanden er kort, og den er modtagelig for interferens. Dens 3 4/6VGA transmission afstand er 15-30M.

4. Komponent video (RGBHV signal)

Farveforskelgrænsefladen er baseret på S-grænsefladen, og den blå forskel (b) og den røde forskel (r) i krominanssignalet (C) sendes separat, og opløsningen kan nå mere end 600 linjer. Det bruger normalt YPbPr og YCbCr to typer af tegn, den førstnævnte repræsenterer den progressive scanning farve forskel output, sidstnævnte repræsenterer den interlace scanning farveforskel output. I dag er mange tv-produkter afhængige af farveforskel input for at forbedre kvaliteten af input signal, og gennem farveforskel grænsefladen, kan en række niveauer af signaler være input, fra de mest grundlæggende 480i til 480p med multiplikator scanning, selv 720p, 1080i, Etc. Den eneste måde at sende signalet til TV er via komponenten input. Transmission afstanden på 75-2RGB er 30-50M, og transmissionsafstanden på 75-3RGB er 50-70M.

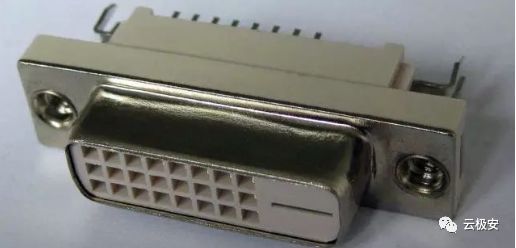

5. DVI

DVI-A (Analog, analog) grænseflade: Denne grænseflade er faktisk en deformation af VGA-grænsefladen. Den blev brugt på nogle high-end CRT-skærme, men nu er den dybest set elimineret. Vi siger ofte "falske DVI interface" refererer til DVI-A, fordi det stadig overfører analoge signaler, snarere end digitale signaler, der afspejler fordelene ved DVI-teknologi.

DVI-D (Digital)-grænseflade: DVI-D er en ægte digital signalinterface, som er mere avanceret end DVI-A Men DVI-D-grænsefladen har også mangler, dvs. brugerne kan ikke bruge grænsefladen. Kompatibel med gammeldags CRT-skærme, hvis det sker, at der kun er en D-Sub-grænseflade på LCD-skærmen, så vil brugeren kun stirre tomt.

DVI-I (integreret) grænseflade: Dette er en hybrid grænseflade, der integrerer DVI-A og DVI-D. Den er kompatibel med både DVI-D og DVI-A (den kan også konverteres til tilslutning til D-Sub), som er den mest kompatible. DVI- grænseflade for øjeblikketst

Generelt ved overførsel af videosignaler under 1600×1200@60Hz, der er ingen tydelig forskel mellem enkanals DVI og to kanals DVI. Hvis din skærm kan understøtte Full HD (1920×1080) eller over opløsning, skal du ikke vælge en-kanals DVI datakabel. DVI-D kan kun modtage digitale signaler; DVI-I kan samtidig modtage digitale signaler og analoge signaler. og transmissionsafstanden er kort, 7-15M.

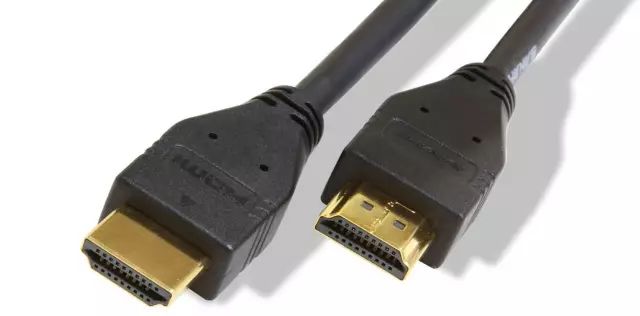

6. HDMI

Det bruger den samme underliggende protokol som DVI digital signal, så det kan også udveksles med DVI signal gennem adapteren, og er kompatibel med DVI-signalet. Mere kraftfuld end DVI-grænsefladen, HDMI giver mulighed for overførsel af høj-fidelity lydsignaler gennem HDMI kabler, når der udvikles en kommunikationsprotokol. Den sømløse forbindelse reducerer problemerne med ledninger og gør HDMI mere kompatibel. Det understøtter 5 Gbps dataoverførselshastighed og kan sende op til 15 meter.

Sammenlignet med DVI, kan HDMI sende digitale lydsignaler, og tilføjer understøttelse af HDCP, samtidig med at det giver bedre DDC valgfri funktion. HDMI understøtter en dataoverførselshastighed på 5 Gbps og kan sende op til 15 meter, som er nok til at håndtere en 1080p video og et 8-kanals lydsignal. Og fordi en 1080p video og et 8-kanals lydsignal kræver mindre end 4GB/s, HDMI har en masse headroom. Dette gør det muligt at tilslutte dvd-afspilleren, modtageren og PRR separat med et enkelt kabel. Desuden understøtter HDMI EDID og DDC2B, så enheden med HDMI har egenskaberne "plug and play", og "forhandling" vil blive udført automatisk mellem signalkilden og den skærmeanordning og den mest egnede video / lydformat vil automatisk blive valgt.

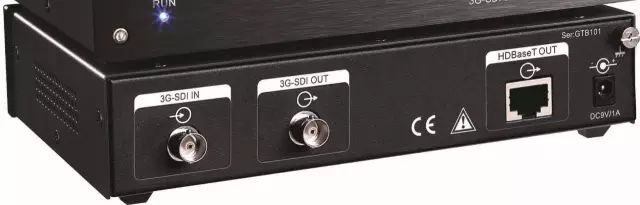

7. SDI

SDI (seriel digital grænseflade) er "digital komponent seriegrænseflade". Derefter er HD-SDI den højopløsning digitale komponent serie interface. HD-SDI er et realtid ukomprimeret højopløsnings- og fjernsynskamera, som er en anden teknologisk fremskridt inden for sikkerhedsovervågning, der giver højopløsning billedkilder til overvågningscentre.

Fælles kontrolsignaler, RS232, RS422, RS485, IR, CR-NET (CREATOR kontrolsignal)

Transmissionshastigheden for RS232 er lav. Under asynkron transmission, baud rate er 20Kbps. Grænsefladen bruger en signallinje og en signal returlinje til at danne en fælles form for jorden transmission. Denne fælles jorden transmission er tilbøjelig til fælles mode interferens, så det er modstandsdygtig over for støjinterferens er svag. Transmissionsafstanden er 15 meter til 20 meter. Ved brug af et kommunikationskabel på 150pF/m er den maksimale kommunikationsafstand 15m. Hvis kapaciteten pr. meter kabel reduceres, kan kommunikationsafstanden øges. En anden årsag til den korte transmissionsafstand er, at RS-232 er en enkelt signaltransmission. og der er problemer såsom fælles jord støj og manglende evne til at undertrykke fælles modes interferens,Den anvendes generelt til kommunikation inden for 20 m.

RS-422 er differential mode transmission, med stærk anti-interferens evne, kan sende 1200 meter, og den maksimale transmissionshastighed er 10Mb/s. Længden af det balancerede snoede par er omvendt proportional med transmissionshastigheden. og den maksimale transmissionsafstand kan kun opnås, når hastigheden er under 100kb/s. De højeste transmissionshastigheder opnås kun over meget korte afstande. Generelt den maksimale transmissionshastighed, der kan opnås på en snoet parlinje med en længde på 100 meter, er kun 1Mb/s.

Den maksimale kommunikationsafstand på RS-485 er ca. 1219 meter, og den maksimale dataoverførselshastighed er 10Mbps. RS-485-grænsefladen vedtager en kombination af afbalanceret driver og differentialmodtager, og anti-fælles mode interferens evne er forbedret, det vil sige, anti-støj interferens er god.

IR infrarød (CREATOR centralstyring infrarød port) transmissionsafstand på 150 meter.

CR-NET (CREATOR control signal) Transmissionsafstanden er 800 meter.
