Fælles radarsystemer

Radarsystemerne har udviklet sig betydeligt i hvordan de er sammensat, de signaler, de bruger, de oplysninger, de kan fange, og hvordan disse oplysninger kan bruges i forskellige applikationer.

Radar anvendes i vid udstrækning på militære og civile områder, herunder:

Overvågning (identificering af trussel, detektion af bevægelse eller nærhedsgas)

Detektering og sporing (målidentifikation og sporing eller redning til søs)

Navigation (undgå bilkollisioner eller lufttrafikkontrol)

Høj opløsningsbilleddannelse (kortning eller landingsvejledning)

Vejrsporing (stormvarsler eller vindprofiler)

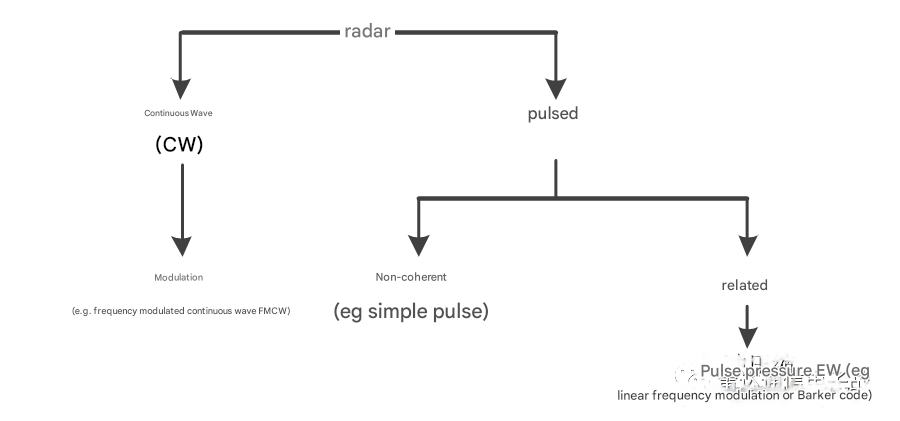

Nogle almindelige radarsystemer med forskellige signaltyper er angivet nedenfor:

Kontinuerlig bølge (Doppler) Radar:Et kontinuerligt wave radarsystem sender et kontinuerligt bølgesignal med en konstant frekvens. Det modtagne signal har en Doppler skift, der kan bruges til at bestemme hastigheden af målet. Dette radarsystem anvendes ofte til trafikovervågning.

FMCW Radar:Et FMCW radarsystem modulerer CW-signalets frekvens til at producere en tidsreference. Med disse oplysninger er det ud over hastighed muligt at måle rækkevidde. En betydelig fordel ved kontinuerlige bølge radarer er, at de giver kontinuerlige resultater (i forhold til pulsradarsystemer). Sådanne radarsystemer anvendes ofte til nøjagtig højdemåling af luftfartøjer under landing.

Pulsradar:En grundlæggende (ikke-kohærent) Pulsradarsystem, der bestemmer målets område og retning ved at måle tidsforskellen mellem den sendte og modtagede puls - Er du sikker? Da fasen er tilfældig mellem pulser, er systemet ikke-kohærent. Overvågning af langdistanceluft er en almindelig anvendelse for disse radarsystemer.

Doppler- puls- radar:Dette er et sammenhængende radarsystem, hvor andre oplysninger end målets område og retning - målets hastighed - kan fås baseret på ændringen i fasen mellem de modtagne impulser. Der anvendes sædvanligvis høje pulse repetitionshastigheder, hvilket gør radial hastighedsmålinger mere nøjagtige. men områdets nøjagtighed er lavere. Doppler pulsradarsystemer detekterer bevægelige mål og undertrykker statisk rod, hvilket er af stor betydning for vejrovervågning applikationer.

Flydende målindikation (MTI) Radar:MTI radar også bruger Doppler frekvens til at skelne bevægelige mål fra stationære mål og rod. Dens bølgeform er en serie af lave PRR-impulser, dermed undgår rækkevidde tvetydighed, men ofre hastighed nøjagtighed. Disse typer radarsystemer anvendes ofte i jordbaserede flysøgnings- og overvågningsapplikationer.

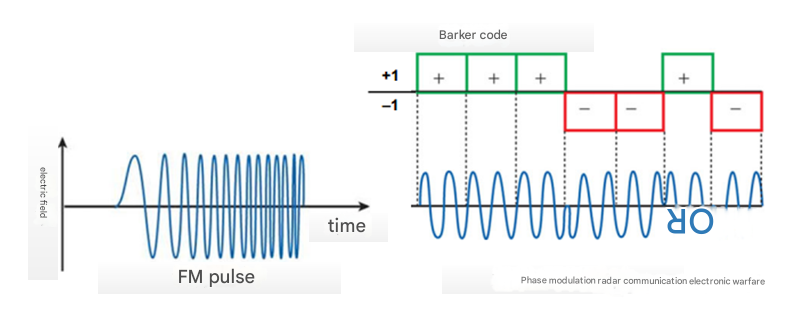

Kompressionsradar :Kort pulsbredde signaler giver bedre rækkeviddeopløsning, men er begrænset i rækkevidde. Lang pulsbredde signaler indeholder mere energi, giver længere detekteringsområde, men ofre rækkevidde opløsning. Pulskompression kombinerer de strømrelaterede fordele ved lange pulsbredder med opløsningsfordele ved korte pulsbredder .. Ved at modulere frekvensen (e. g., lineær frekvensmodulering) eller fase (e. g., ved hjælp af Barker-koder) af det sendte signal, de lange impulser kan komprimeres i modtageren med en mængde, der svarer til den inverse af den modulerede signalbåndbredde. mange vejrovervågningssystemer har haft tendens til at bruge impulskompressionsradar.

Monostatisk radar:I en monostatisk radar deler senderen og modtageren den samme antenne ved hjælp af tidsdomæne multiplexing.

Bistatisk radar:Et radarsystem, hvor transmissions- og modtagende antenner er adskilt (sædvanligvis i stor afstand eller offsetvinkel) kaldes et bistatisk radarsystem. Bistatiske radarsystemer bruges ofte til at opdage stealth mål, hvor stealth-teknologien forsætligt undgår at reflektere radarsignaler i senderens retning.

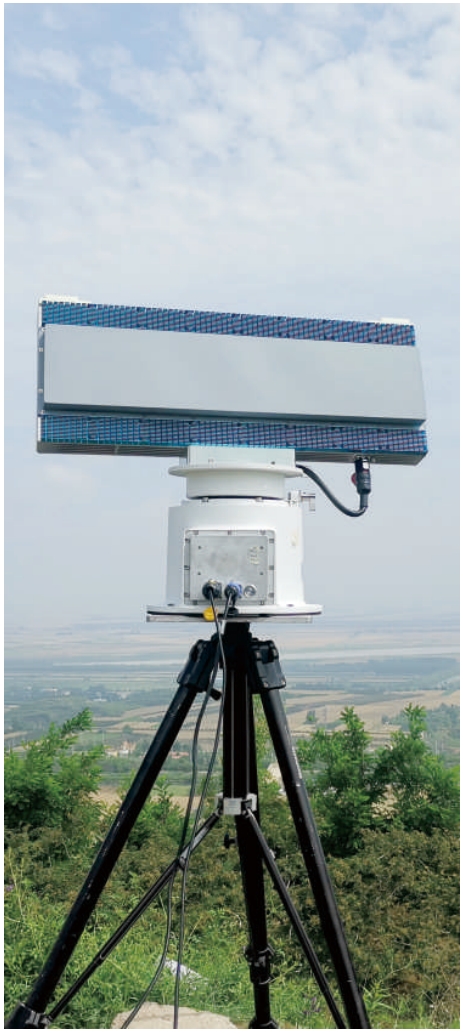

Fase array Radar :Et radarsystem kan bruge en række antenner, som kan indeholde 1000 eller 10.000 antenner. Ved nøjagtig at styre fase og amplitud af hvert antenneelement, kan det samlede strålemønster af arrayet dannes. Disse fasede array antenner er et alternativ til mekanisk scannede antenner. som generelt er tungere og mere tilbøjelige til at svigte.

Desuden vil en enkelt punktsvigt på motoren medføre, at det mekaniske system svigter. mens en fejl i et eller flere elementer i en faset array antenne ikke medfører, at hele radarsystemet svigter. Der findes to grundlæggende typer af elektronisk scannede radarsystemer (ESA): og aktiv ENS (AESA)
