Hvordan man adskiller funktioner af afskærmede netværk kabler, Twisted par kabler, og Super Type 5 Dobbelt afskærmede netværkskabler?

Netværkskabel, som en del af konstruktionen og konstruktionen af integrerede ledninger, er det grundlæggende medie i de fleste informationsoverførselssystemer. Dens betydning er indlysende. Dette papir vil analysere hovedrollen af afskærmet netværkskabel. Hvad er et fordrejet par? Hvad er henholdsvis STP, SFTP, UTP, FTP og ASTP? Super 5 dobbelt afskærmet netværkskabel af hvad? Hvad er Super Class 5 enkelt afskærmet netværkskabel? Hvad er forskellen mellem et dobbeltskærmskabel og et uskærmt kabel? Hvordan kan man skelne mellem superklasse fem linjer? Hvordan man kan skelne super seks linjer?

1. Hvad er hovedfunktionen af det afskærmede netværkskabel?

Afskærmede netværkskabler anvendes i miljøer med stærk interferens. Interferensen vil forårsage intermittent eller endda afbrudt signaltransmission. Og afskærmede kabler kan være en meget god modstand mod interferens, vedligeholde normal transmission, og har god hemmelighedsmæssige ydeevne, afskærmningsstruktur for at reducere den gensidige interferens mellem kabler har medfødt fordel. afskærmning af elektromagnetisk signal fra omverdenen Ikke kun kan folie blokere elektromagnetisk lækage af selve ledningen på samme tid, heller ikke brandforstyrrelse signal påvirker arbejdet i andre kabel, kan forhindre, at information bliver aflyttet.

I det afskærmede netværkskabel er der en kobbertråd, det vil sige jordkablet. Du kan bruge en afskærmet RJ45 stik, og den ene ende af udstødningslinjen er i brug. Ledningen er bedre til at afskærme ydre signaler. Afskærmede netværkskabler skal være velbundne og afskærmede linjer for at reducere virkningen af stærk interferens på netværkssignaler. Brug ikke afskærmede netværkskabler, når det er nødvendigt, fordi afskærmede netværkskabler har høje ledningskrav. Afskærmede netværkskabler skal være godt jordbundne og afskærmede komponenter i systemet. Hvis jordbunden ikke er god, så vil virkningen være meget dårlig.

Hvis jorden ikke er korrekt, modstandsdygtigheden er for stort eller ujævnt jordpotentiale, vil forårsage jord støj, nemlig en generere en elektrisk potentiale forskel ved to o ' i transmissionskanalen, således at interferensstrømsafskærmningslaget, afskærmningslaget dannes en af de største interferenskilder Afskærmet kabel ledningskrav strengere, alle dele er nødvendige med afskærmning ydeevne, og det har brug for et godt jordsystem. I egentlig byggeri er det vanskeligt at være perfekt jordbundet. Som følge heraf bliver afskærmningslaget selv den største kilde til interferens, og præstationen kan endda være værre end det uskærmede snoede par.

2. Hvad er et snoet par? Hvorfor det?

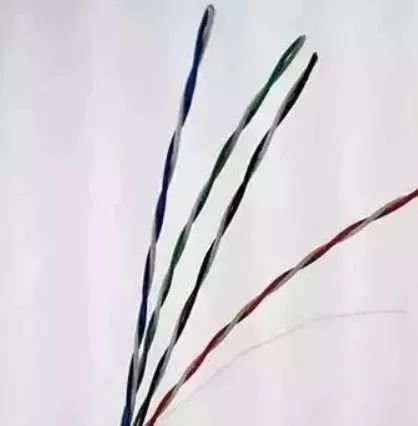

(1) Snoet par: som transmissionsmedium er den fremstillet af to tynde kobbertråde indpakket med isolerende materiale i et bestemt forhold.

(2) Hvorfor vil du vinde to snoede par kabler: Fordi den gensidige lindning ændrer de oprindelige elektriske egenskaber af kablet, som ikke kun kan reducere deres egen krydsning, men også forhindre interferens af andre signaler på kablet i størst udstrækning.

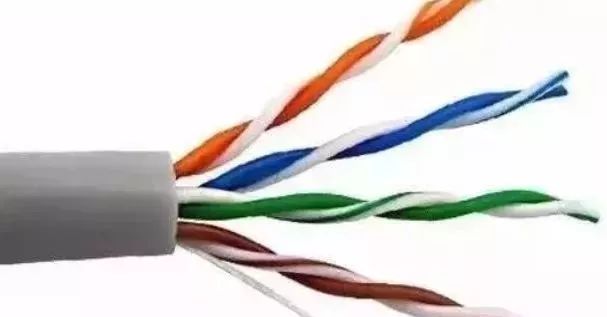

Billedet viser de super fem typer af snoede par, bestående af fire par sammenbindende ledninger, i alt otte ledninger. Twisted par er en slags transmissionsmedie oftest anvendes i omfattende ledningsteknik. Det er en slags generel fordeling ledning lavet ved at tvinge to gensidigt isolerede ledninger sammen i henhold til visse specifikationer. Det tilhører informationsnettets transmissionsmedium.

STP, SFTP, UTP, FTP, og ASTP er adskilt

STP: Uafhængigt afskærmet snoede par ledninger. Der tilsættes et aluminiumsfolielag uden for kerneledningen. Hvert par af ledninger har et aluminiumsfolie afskærmningslag for at reducere signaldæmpning. Der er også et metal flettet afskærmningslag for hvert fire par af trådbinding, som har nået den strukturelle standard på syv typer af netOrk kabler. Velegnet til højhastighedsnetværk og høj sikkerhedsoverførsel, kan understøtte fremtidige applikationsopdateringer, kan forene kabelplatformen, overførsel af flere medieoplysninger sammen.

SFTP: dobbelt afskærmet snoet par kabel. Flettet mesh tilsættes på grundlag af aluminiumsfolien af STP. Flettet mesh er normalt lavet af aluminium magnesium tråd og dåset kobbernet. Dens fordel ligger i effektiv reduktion af miljø magnetfelt, signalinterferens, lav dæmpningsgrad af internt signal. Svaghed er blød sex er dårligt og dyrt. Denne form giver ledningen af anti-interferens og yderst fortrolig overførsel. i det professionelle ledningsprojekt af gældende særlige miljø.

UTP: Usskærmet snoet parskabel er den mest udbredte kabelledning på fællesmarkedet. Det anvendes til fælles netværk applikationer med transmissionsbåndbredde mindre end 250 MHz og ingen særlige ydeevnekrav. Den samlede ydeevne opfylder kravene, prisen er lav, og konstruktion og vedligeholdelse er praktisk. Den maksimale ydeevne for denne type understøtter dog kun kablingsystemet med seks typer netværkskabler.

FTP: det er en snoet par wire afskærmet af aluminiumsfolie. Det har fordelene ved stor båndbredde, visse anti-interferens evne, reduceret signaldæmpning, lav røggenvinding, ingen halogen og miljøbeskyttelse.

ASTP: dvs. pansret dobbeltstranded afskærmet netværkskabel (kabel) er et særligt dobbelt afskærmet netværkskabel. På grundlag af ovenstående dobbelt afskærmet linje er det ydre lag stålbånd armoring lag. Når det anvendes, er begge ender af stålbåndets armoringslag og den ene ende af det inderste afskærmede lag er jordet. I tillæg til effekten af dobbelt afskærmet tråd, styrken er højere, som kan anvendes til ledningssystemer med hyppige skader på gnavere eller eksplosionssikre krav. Generelt er afskærmet ledning dyrere end ikke-skærmet ledning i omkostninger og installation, og bøjning ydeevne er lidt værre. Men det er velegnet til nogle særlige miljø og skærmsystem ledninger. Vi kan forstå deres egen situation efter det rimelige valg, optimere omkostninger og ledningseffekt.

Hvad er Super Class 5 enkelt afskærmet netværkskabel?

Hele systemet er alt afskærmningsudstyr, herunder netværkskabler, moduler, krystaller, osv. Sammenlignet med Super Five uskærmede netværkskabler, ud over de snoede ledninger og fyldtove, det ydre lag er indpakket med aluminiumsfolie, som kan reducere stråling. Hvis den elektromagnetiske stråling er alvorlig, og kravene til dataoverførsel er strenge, er det enkelt afskærmede netværkskabel super klasse 5 pålideligt.

Hvad er super 5 dobbelt afskærmet netværkskabel?

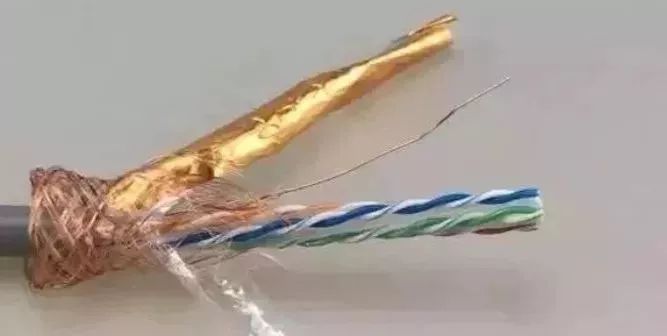

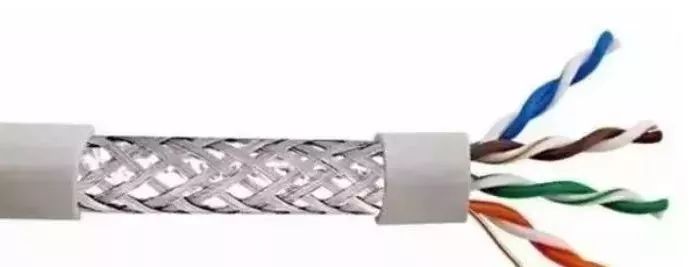

Den dobbelt afskærmede netværkskabel er pakket i et lag af aluminiumsfolie omkring det snoede par og har et lag af metal. flettet masker som er egnet til højhastighedsnet og høj sikkerhedsoverførsel for at reducere stråling. Afskærmningstråden er egnet til applikationsfeltet af højfrekvenssignal akkord bølge signal og ledninger mellem brugerkommunikation førende og fordelingsramme for integreret ledningssystem til beboelse.

Hvad er forskellen mellem et dobbeltskærmskabel og et uskærmt kabel?

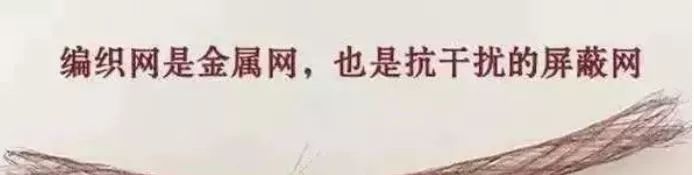

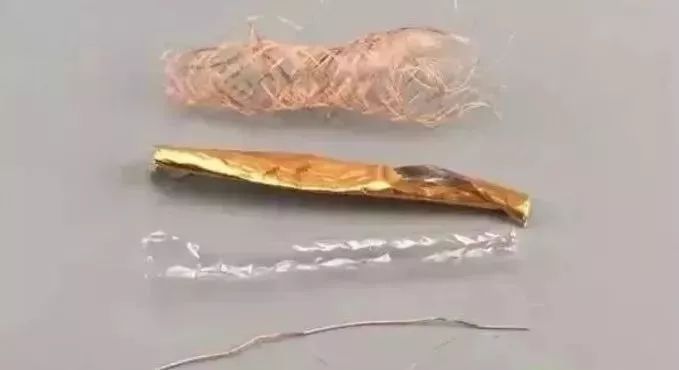

Det afskærmede netværkskabel henviser til netværkskablet med et afskærmningslag indeni, og afskærmningslaget refererer til aluminiumsfolie og vævede net. Enkelt skjold kabelskærm er kun et lag af aluminiumsfoliepapir. dobbelt afskærmet kabel uden for trådparet pakket i et lag af aluminiumfolie og et lag af metalnetter dobbelt skærm kabel og det afskærmede kabel er afhængigt af miljøet for brug af forskellige til at skelne, Dobbelt afskærmet kabel er primært med stærkt interferensmiljø, det afskærmede kabel bruges i almindelig hverdag i netværksmiljøet.

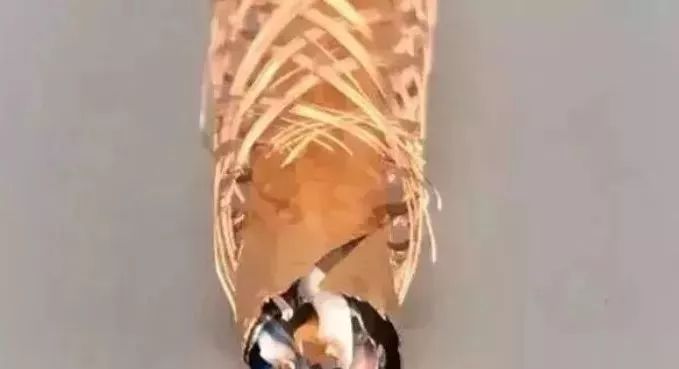

(1) Dobbelt afskærmning: netværkskablet og det uskærmede netværkskabel er meget let at skelne fra hinanden i form af intern struktur. Den dobbelt afskærmede netværkskabel har et lag af metal afskærmningsnet og et lag af aluminiumsfolie indeni. Den dobbelt afskærmede netværkskabel er også kendt som dobbelt skærm bælte nettArbejdskabel. Et ubeskærmet netværkskabel har kun fire par netværkskabler.

2) kablet: De indvendige ledningspar holdes tæt sammen i mod uret. som medvirker til at reducere intern krydsning og ekstern interferens. I et fælles netværksmiljø påvirker svag elektromagnetisk interferens ikke det ubeskærmede netværkskabel, og kernen inde i netværkskablet er såret i par. Et netværkskabels drejningslængde er længden af et par snoede par kabler. Det er drejningslængden og viser hvor tæt hvert par kabler er såret.

Hvert par kabler inde i netværkskablet er snoet mod uret, og den snoede afstand af hvert par er forskellig. Denne gensidige vikling ændrer kablets oprindelige elektroniske egenskaber, som kan modstå nogle eksterne elektromagnetiske interferens, og reducere crosstalk problem forårsaget af sit eget signal.

Når ledninger eksisterer stærk interferens miljø vil påvirke nettransmission effekten, alvorlig kan føre til afbrydelse af transmissionssignal, ledningsmiljøer af højspændingsledninger eller lydudstyr strømline, netoverførselssignal ustabilt fænomen, der er mere indlysende, som denne slags situation vil bruge dobbelt kabler til at beskytte interferens signal, At opretholde det normale nettransmissionssignal.

(3) dobbelt afskærmede kabler: i processen med ledninger er mere kompliceret end det afskærmede kabel, kræver ledningssystem, alle dele er nødvendige med afskærmning, og skal have god jordsystem, hvis jorden er dårlig, gør skjoldet er interferenskilder I den største ydeevne kan endda vende tilbage ikke lig med ikke afskærmet snoet par kabel, så afskærmet kabel bruges når det er nødvendigt.

Hvordan kender du de fem linjer?

1. Kontroll

(1) CAT 5e er trykt på tråden i mere end fem kategorier.

(2) Der er fire par snoede par i læderet: blå, blå og hvid, orange og orange og hvidt grøn og grøn og hvid, brun og brun og hvid.

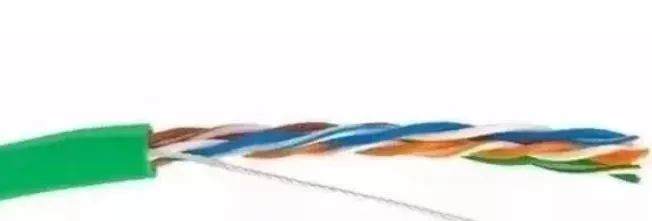

(3) Der er også et reb (fløjset), benævnt trækstov, som bruges til at forbedre trækstyrken af kablet og snoet par i online huden på indendørs netværkskabel.

2. Identificer

Super 5 netværkskabler er klassificeret i uskærmede og afskærmede netværkskabler. Forskellene er følgende: Afskærmede netværkskabler er opdelt i enkelt afskærmede netværkskabler (indpakket snoet par med et lag af aluminiumsfolie) og dobbelt afskærmede netværkskabler (på grundlag af aluminiumsfolie med et lag af netværk). Afskærmede netværkskabler kan effektivt forhindre elektromagnetisk stråling interferens fra andre høj effekt ledninger og stærke strømkilder. i høj grad reducere bit fejlraten af signaltransmission, og spille rollen som afskærmning interferens.

3. Klassificering

Materialerne i super fem netværkskabler er opdelt i en række iltfri kobber, bronze, kobberbelagt aluminium, kobberbelagt sølv, fire jern og fire aluminium osv. Fire jern fire aluminium er en af de værste kvalitet. Kobber coated aluminium og kobber belagt aluminium vil blive brændt straks, når de møder ild. Efter brænding, vil de blive brudt straks. Bronze er også kendt som kobber coated kobber, og det ydre lag er indpakket med et lag af iltfri kobber. Iltfri kobber er ægte iltfri kobber uanset hvor mange lag skrabet overflade og kobber kerne farve vil ikke ændres ..

Faktisk er der 4 par snoet parkabel, fyldning reb og ydre hud. Udendørs er mere end indendørs PE vandtæt ydre lag, som primært spiller rollen som vandtæt og fugt-fast. Levet af super fem kabel er omkring 10 år.

Hvordan man kan skelne super seks linjer?

1. Se på strukturen

Kryds skelet, seks slags ledninger, sammenlignet med de super fem slags tråd i midten af et isolerende skelet, netværkskablet fire par snoede par er pladI fire riller, kan en sådan struktur forbedre kablets balanceegenskaber i forhold til de fem slags tråd seks slags wire ydeevne hurtigere og bedre.

2. Udseende

Den seks type tråd er trykt med CAT 6 logo. mens kroppen af super fem typen af ledning er trykt med CAT 5. desuden, kobberkernen af den seks type tråd er tykkere og større end den for den fem type tråd.

3. Ydeevne

En vigtig forskel mellem kategori 6 og Super-kategori 5 er, at det forbedrer ydeevnen i form af cross- og afkasttab. Faktisk, den største forskel mellem kategori 5 og Super Kategori 5 er, at Super Kategori 5 linje har en større forbedring i ydeevneen , Kategori 5-linjen har ingen trækledning.
