Hvordan slip ringe virker

En slip ring er en elektrisk komponent, der er ansvarlig for at tilslutte og sende energi og signaler til en roterende krop. Ifølge transmissionsmediet, slip ringe er opdelt i elektriske slip ringe, væske slip ringe, og glatte ringe, som også kollektivt kan benævnes "rotary kommunikation" eller "rotary kommunikation". Slip ringe er normalt installeret i centrum af rotationen af udstyret, og er hovedsageligt sammensat af to dele: roterende og stillestående. Den roterende del er forbundet til enhedens roterende struktur og roterer med den, kaldet "rotoren", og den stationære del er tilsluttet energikilden for anordningens faste struktur, kaldet "stator".

Slip ringe kan anvendes i ethvert elektromekanisk system, der kontinuerligt sender energi- og datasignaler med 360° rotation. og kaldes ofte ledende slip ringe, pensler, adaptere, samlerringe, samlere, roterende led, samlerringe, og returringe, kommutator, osv., Dets princip er at realisere præcisionstransmissionsenhed af strøm, datasignal eller billede og effektoverførsel af to relative roterende mekanismer. Det bruges ofte inden for 360° ubegrænset kontinuerlig rotation, som kræver overførsel af elektriske signaler og datasignaler fra en fast position til en roterende position.

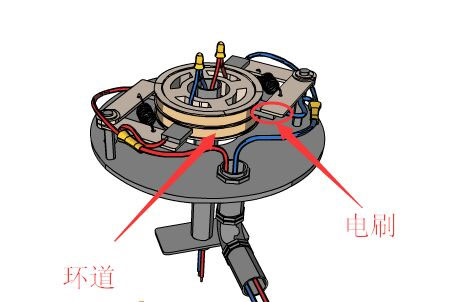

Dens struktur består hovedsageligt af elastiske materialer (elektriske børster), glidende kontaktmaterialer (ledende ringe, præcision små stållejer, isolerende plastmaterialer og harpiks bonding materialer. Elektriske pensler er lavet af ædelmetallegering materialer i "II" form og ledende "V" og "konkave" riller i ringen er symmetrisk dobbeltkontakt og bruge det elastiske tryk af børsten til at glide med ringen rille af den ledende ring til at sende signaler og strøm. Det er en vigtig komponent i elektromekanisk udstyr i forskellige brancher, såsom præcision roterende tabeller, kabeludstyr, vindkraftproduktion, enkelt krystalovn, påfyldnings- og emballeringsmaskiner, automatisk svingdør mv.
