Hvad er funktionen af hver ledning i 8-core ledningen af netværkskablet i videoovervågningssystemet?

Når mange venner forbinder netværkskablet, kender de normalt ikke de otte kobber ledninger i netværkskablet. Hvilke er dem, der sikrer den normale transmission af nettet? Det første, man skal vide, er den samlede funktion af de otte kobbertråde. For at reducere den gensidige interferens af elektromagnetiske signaler, snoes de otte kobbertråde sammen med en vis tæthed. Når de elektriske signaler sendes, vil de radiobølger, der udstråles fra hinanden, ophæve hinanden og effektivt eliminere forstyrrelser. Navnet snoet par stammer også fra denne struktur.

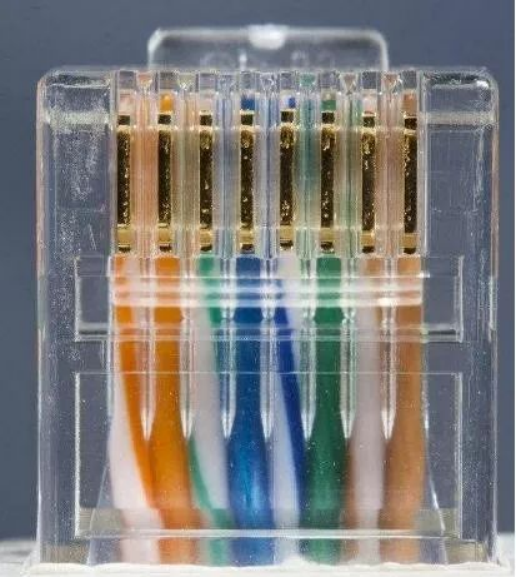

Den tidligste anvendelse af snoet par blev anvendt til transmission af telefonsignaler, og så blev det gradvist introduceret i transmissionen af digitale signaler. Nu er kategori 5e snoet par og kategori 6 snoet par udbredt. Den maksimale båndbredde kan nå 1000 Mbps. Den eneste ulempe ved snoet par er, at transmissionsafstanden er kort, som kun kan nå 100 meter. Generelt skal kategori 5 over kategori 5 snoede par kabler bruge fire par 8 kerne ledninger. Under 100M, bruge generelt 1, 2, 3, 6, fire ledninger. Hovedlinje (standard 568B): Linjesekvensen i begge ender er den samme, og linjesekvensen er: orange-hvid, orange, grøn-hvid, blå-hvid, grøn, brun-hvid, brun. Reverse linje (568A): Den ene ende er linjesekvensen af den positive linje, og den anden ende er: grøn-hvid, grøn, orange-hvid, blå-hvid, orange, brun-hvid, brun. Den første overvågning presse: 568A linjesekvens er ikke nødvendig for at huske, man bruger ikke længere denne linjesekvens, og når den anden anvendes, bare bytte 13 og 26 på grundlag af B.

Specifikt, hvorfor bruge 1236 fire ledninger, så skal du vide, hvad funktionen af hver kerne er: 1 output data ( ) 2 udgangsdata (-) 3 inputdata ( ) 4 reserveret til telefonforbrug 5 reserveret til telefon Brug 6 til input data (-) 7 Reserveret til telefonanvendelse 8 Reserveret til telefonanvendelse Det kan ses, at selv om det snoede par har 8 kerne ledninger, Kun 4 af dem er faktisk brugt i det nuværende udbredte 100M netværk. Rødder, nemlig 1., 2., 3. og 6., de spiller rollen som modtagelse og sende signaler henholdsvis. 4, 5, 7 og 8 er tovejs linjer, reserveret til brug. Men når netværket kører over 100M, vil normalt alle otte kerner blive brugt. For eksempel skal der ikke kun anvendes 1 3 2 6, ellers vil netværksoperationen være ustabil. Når vi fjerner netværkskablet, kan vi finde, at snoede tætheden af de fire par snoede par ikke er den samme. De orange og grønne par, der anvendes til at overføre data, har betydeligt flere snoede drejninger end de brune og blå par, der anvendes til jordbund og andre offentlige formål Så det anbefales Når du normalt laver jumpere, arranger dem strengt i rækkefølgen af 568B.

Jeg hører tit folk sige: "Jeg kan lide at lave linjer i den rækkefølge jeg er vant til, kan det bruges?" Du kan bruge det derhjemme afslappet, men hvis du er i et projekt, skal du være strengere og følge rækkefølgen. Ellers vil det drejede par være tabt. Dataoverførselsdæmpning er alvorlig, og transmissionsafstanden er betydeligt reduceret. Her vil vi understrege, at hvis du insisterer på at arrangere ledningssekvens efter dine egne vaner, du skal sætte de to kerner af 1 og 3 på et par snoede par, og de to kerner af 2 og 6 på et par snoede par.
