Klassificering og påføring af slipringer

Den slip ring er en ring forbundet til centerlederen, og en ring forbundet til kablets ydre lag som en afskærmningsring. Koaksial afskærmede slipringe anvendes normalt til at sende signaler over 12 MHz. Tværsnitet af denne slip ring er rilleformet, som er hovedsagelig en rektangulær koaksial leder. Der er også en kapacitiv mellemfrekvens slip ring. Centrelederen er en ring Formet, understøttet på afskærmningslag med isolerende pads. Den mellemliggende frekvenssløjring er en slipringsamling, der anvendes til at sende radar mellemfrekvens (ti gange megahertz) signaler og energi. Denne slags slip ring har en højere frekvens, og almindelige slip ringe kan bruges til transmission under 12 MHz.

Lav-frekvente slip ringe er slip ringkomponenter, der bruger glidende kontakter til at sende lav-frekvenssignaler og energi. Der er normalt to slags slip ringe: cylindrisk slip ring og differential slip ring. Den ledende ring af cylindrisk slip ring er opdelt i flad ring og V ring. Materialet i den ledende ring er normalt lavet af kobber, messing, mønt sølv og guld, og børsterne omfatter palladium, guldlegering eller forgyldt trådbørster og kobber-grafit syntetiske børster.

De elektriske ydeevne indikatorer for slipring komponenter er: isoleringsmodstand, kontaktmodstand, dielektrisk styrke og crosstalk. For mellemliggende frekvens slip ringe på grund af høj frekvens, afskærmning, impedans matching, støjspænding osv. bør også overvejes. Med hensyn til strukturelt design er det først nødvendigt at sikre pålidelig kontakt og kontinuerlig tilslutning af alle linjer. Derfor skal det materiale, der anvendes til børsten, have god elektrisk ledningsevne, trykket på klædringen skal være passende, skedringsringens ekscentricitet og rystelse er lille og slibende godt, lavt friktionsmoment for nem vedligeholdelse

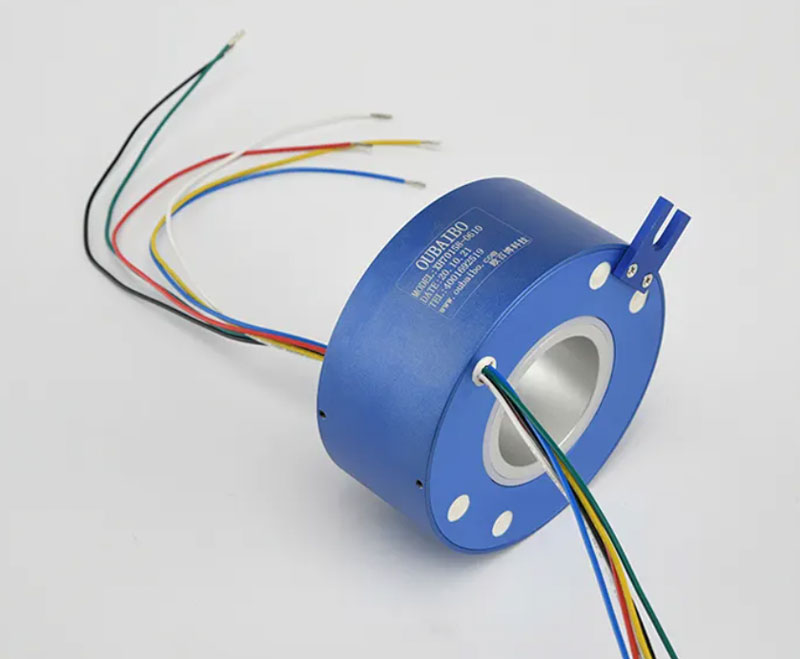

Cylindrisk slip-ring struktur: i henhold til installationsbehov kan det opdeles i akseltype og gennem hultypen

Hvilke vigtige tekniske parametre skal angives ved valg af en slipring: 1. Arbejdshastighed under rotation. 2 kredsløb, signalkanaler (kredsløb, ringe og kanaltal er alle synonyme, hvis der er en løkke eller jord så er det et separat kredsløb, nogle slip ringe kan bruges af andre kredsløb, så det er kun beregnet én gang . 3. Den maksimale spænding og strøm af kraftkredsløb og signal kredsløb. 5. Arbejdstemperatur. 6. Beskyttelsesniveau (begge tætningskrav)

Har ledende slip ringe signal anti-interferens foranstaltninger?

Svar: Den præcisionsledende slip ring er en komponent med lille plads og tæt ledninger. Alle slags signaler er koncentreret i slip ringen. På grund af den gensidige induktans og gensidige kapacitetseffekt mellem signalerne er den glidebørste og ringsporet i kontakt. Den kan ikke afskærmes overalt, og kapacitetskoblingen er særlig alvorlig. Den nuværende teknologi, i betragtning den strukturelle design af slip ringen og den interne ledningsdesign af slip ringen, kan helt undgå interferens mellem effekt og signal og interferens mellem signalet og signalet og kan forhindre den elektromagnetiske interferens udefra til indersiden af slip ringen.

Hvilke signaler kan slip ringen sende:

Nu slip ringen kan overføre alle de populære medium og lav frekvens signaler, bus control signaler og så videre.

Såsom: Inter Bus, Can-Bus, Profibus, RS422, RS485, PLC-styring, analog video, digital lyd, Gigabit Ethernet, temperatur, vægtsensor signal osv.

Nu bruges mange slip ringe i landets forsvar og militære felter, såsom rekognoscering, luftforsvarsradar, Artilleri system, tidlig varsling antenne, missil testsystem.
